検索用: 1点鎖線、2点鎖線、破線、点線と長線、2点破線、dash-dot-dot line，double-dotted chain line 点線の長さを変える方法
図形を置く
破線にする
フォーマットを編集を選択する
フォーマットのスクリプトが表示されるので、
dashPattern=12 12;となっているところを下記などにする
dashPattern=12 6 3 6 3 6;
二点鎖線になる。
dashPatternには黒くする部分の長さと描画しない部分の長さを交互にスペースを開けて列挙する。
先ほどの例では 12: 長線の長さ 6: 空白、3: 点線の長さ、6: 空白、3: 点線の長さ、6: 空白
となっている。
一点鎖線の例 dashPattern=12 6 3 6;
特に制約は無いので、どのような規則でもできる dashPattern=1 3 2 3 4 3 8 3 16 3 32 3;
CH32V20xはCH32シリーズの中でも高性能な部類のマイコンであり、秋月で取り扱いのあるCH32V203K8T6（120円）が特に人気だと思います。
CH32V203G6U6（以下G6）はLCSCにて2023年9月現在唯一取り扱いのあるQFN28サイズのWCHマイコンであり、上記と多くの機能が共通ながら、フットプリントは4mm*4mmと極めて小さいのが特徴です。
私はQFNサイズのマイコンを選びたかったため、選定しました。

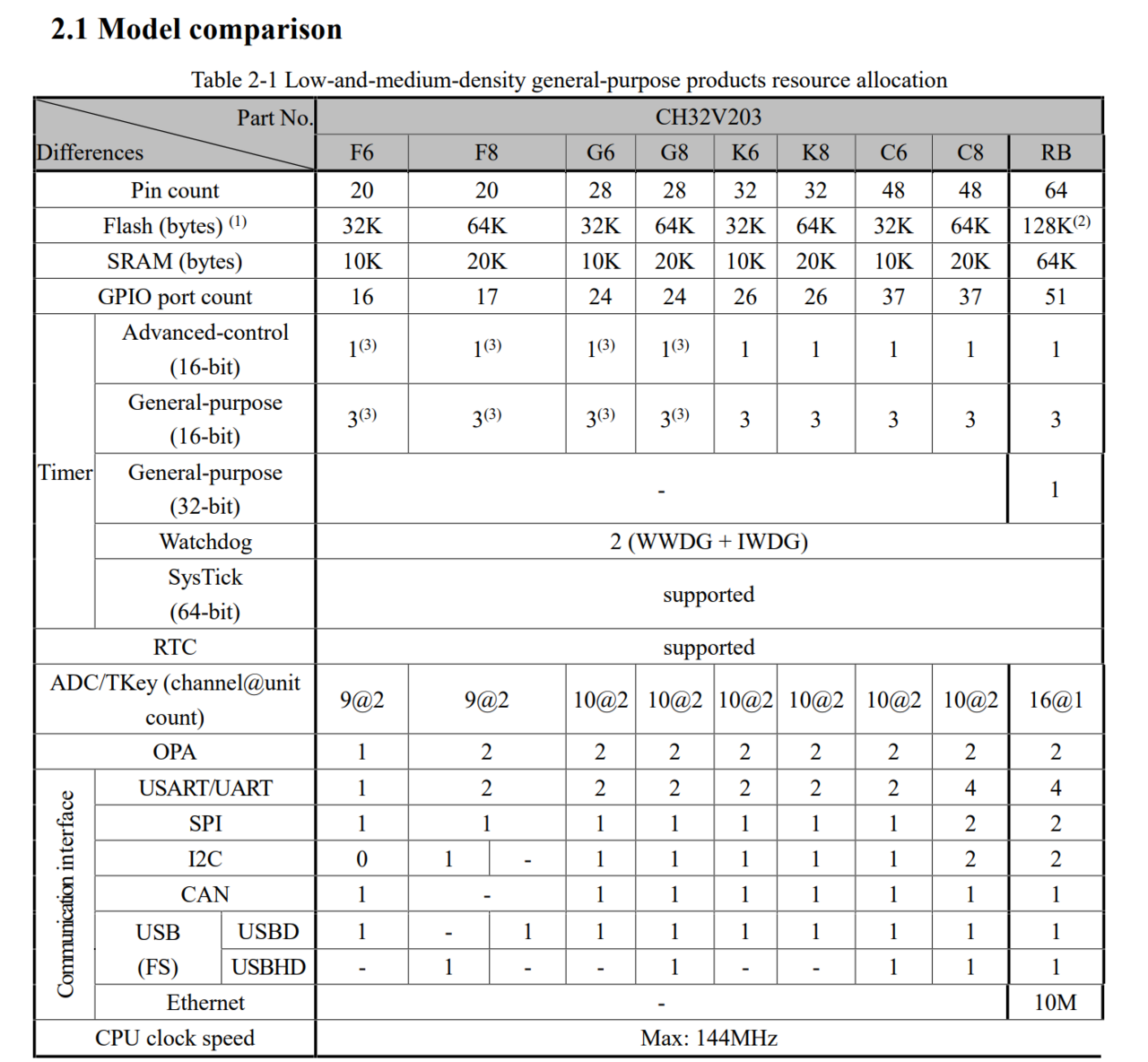

ただし、K8T6とはいくつかの性能が異なります。
CH32V203DS0.PDF - NanjingQinhengMicroelectronics
Flash、SRAMのサイズがそれぞれ半減しているほか、ピン数がことなるために一部I/Oも減少しています。
これらに伴い、WCHが公開しているK8T6向けのサンプルプログラムでは動かないため、注意が必要です。
プロジェクトフォルダ内のLd / Link.ldを開きます
Link.ldの一部を切り取ったものが以下です。
MEMORY
{
/* CH32V20x_D6 - CH32V203F6-CH32V203G6-CH32V203K6-CH32V203C6 */
/*
FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 32K
RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 10K
*/
/* CH32V20x_D6 - CH32V203K8-CH32V203C8-CH32V203G8-CH32V203F8 */
/**/
FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 64K
RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 20K
/* CH32V20x_D8 - CH32V203RB
CH32V20x_D8W - CH32V208x
FLASH + RAM supports the following configuration
FLASH-128K + RAM-64K
FLASH-144K + RAM-48K
FLASH-160K + RAM-32K
FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 160K
RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 32K
*/
}
MounRiverの画面だと色分けされず分かりにくいのですが、G6用のコードがコメントアウトされていることが分かります。 K8向けのコードをコメントアウトし、逆にG6向けのコードを復活させます。
MEMORY
{
/* CH32V20x_D6 - CH32V203F6-CH32V203G6-CH32V203K6-CH32V203C6 */
FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 32K
RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 10K
/* CH32V20x_D6 - CH32V203K8-CH32V203C8-CH32V203G8-CH32V203F8 */
/*
FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 64K
RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 20K
*/
/* CH32V20x_D8 - CH32V203RB
CH32V20x_D8W - CH32V208x
FLASH + RAM supports the following configuration
FLASH-128K + RAM-64K
FLASH-144K + RAM-48K
FLASH-160K + RAM-32K
FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 160K
RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 32K
*/
}
その後"Rebuild"を行います。私の場合、通常のBuildでは反映されませんでした。
後は以下記事同様に（必要であればConfigulationの設定などをし）ダウンロードすればOKです。
MoonRiverかと思ってた
472MBあり重いです。

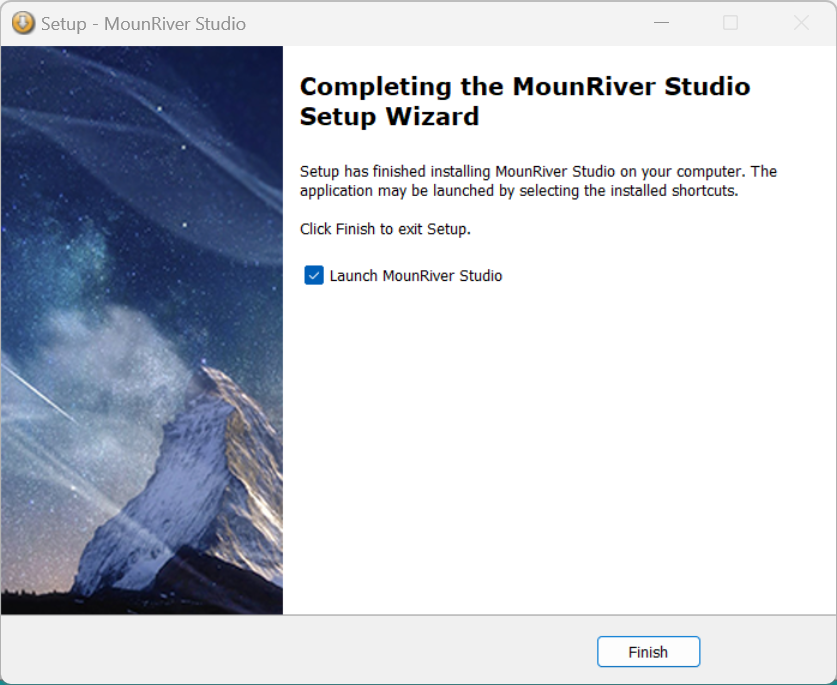

accept, OKと選ぶだけ
CH32V20xEVT.ZIP - 南京沁恒微电子股份有限公司 （マイコンのページからリンクが切れており直打ちした）
ダウンロードしてきたファイルを展開し
\EXAM\GPIO\GPIO_ToggleGPIO_Toggle.wvproj
を開きます。 この際、Explorerからファイルをクリックしてもなぜか開けず、MounRiverからLoad Project/Solutionをすると開けました。

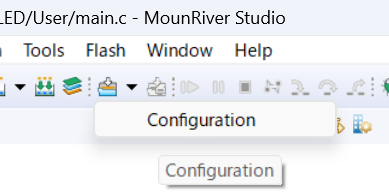

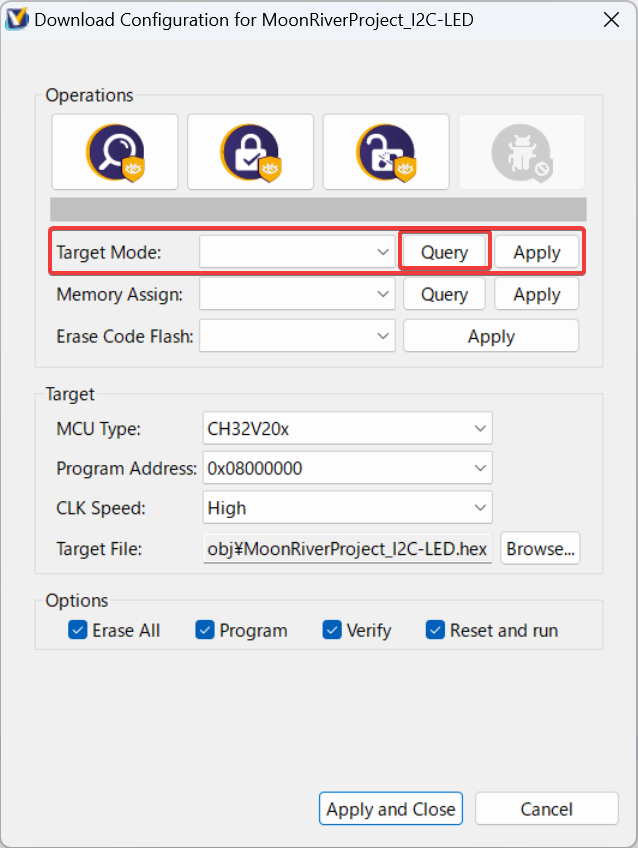

次に、Downloadの中にあるConfigulationを押します

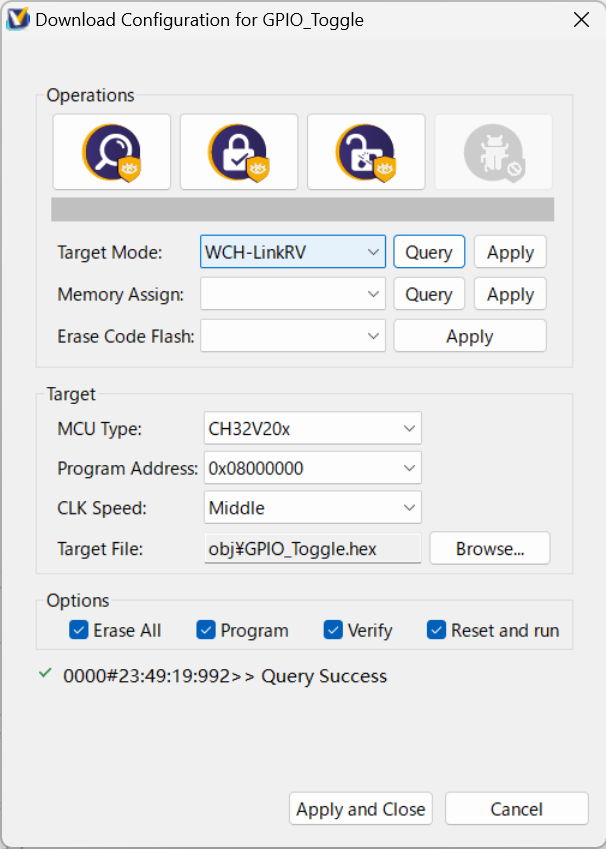

TargetModeの横にある Queryボタンを押すと
上記のように、"WCH-LinkRV"と出てくればOKです。

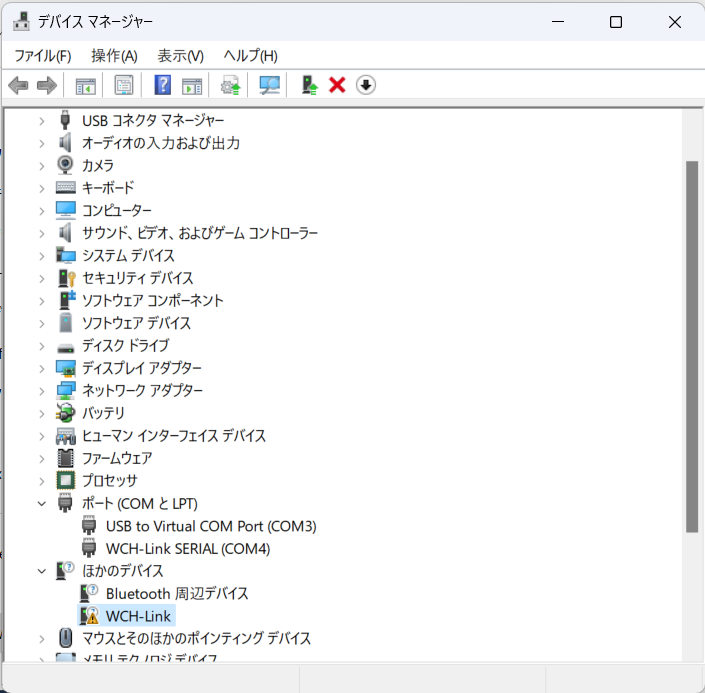

この際、私はConfigulationに接続しているハードウェアの選択肢が現れず、WCH-LinkUtilityの方でもWCH Link Eにアクセスできなくなっていることが分かりました。
この状態からの復帰は別の記事にて。
また"WCH-LinkRV"以外の文言が出てくる場合はWCH-Linkの設定が行われておらず、この先のステップに支障をきたす恐れがあります（ためしていないので何とも言えないが）。
以下の記事中のWCH-LinkUtilityの章をやれば大丈夫だと思います。
"WCH-LinkRV"が出ていることを確認したうえで、"Apply & Close"を押して閉じます。
Buildをします
正常にビルドできたようです。
ここで今一度Configulationを確認します。
WCH Linkと正しく接続できていることを確認します。
また、書き込むTarget Fileが目的のファイルであることを確認します。
特に複数のプロジェクトを開いていたりすると、まったく違うファイルを書き込もうとしていたりして、トラブルの原因になります。
Downloadボタンを押すと書き込みが行われます。
このように正常に完了すると、マイコンへの書き込みが完了し、Lチカが行われました。

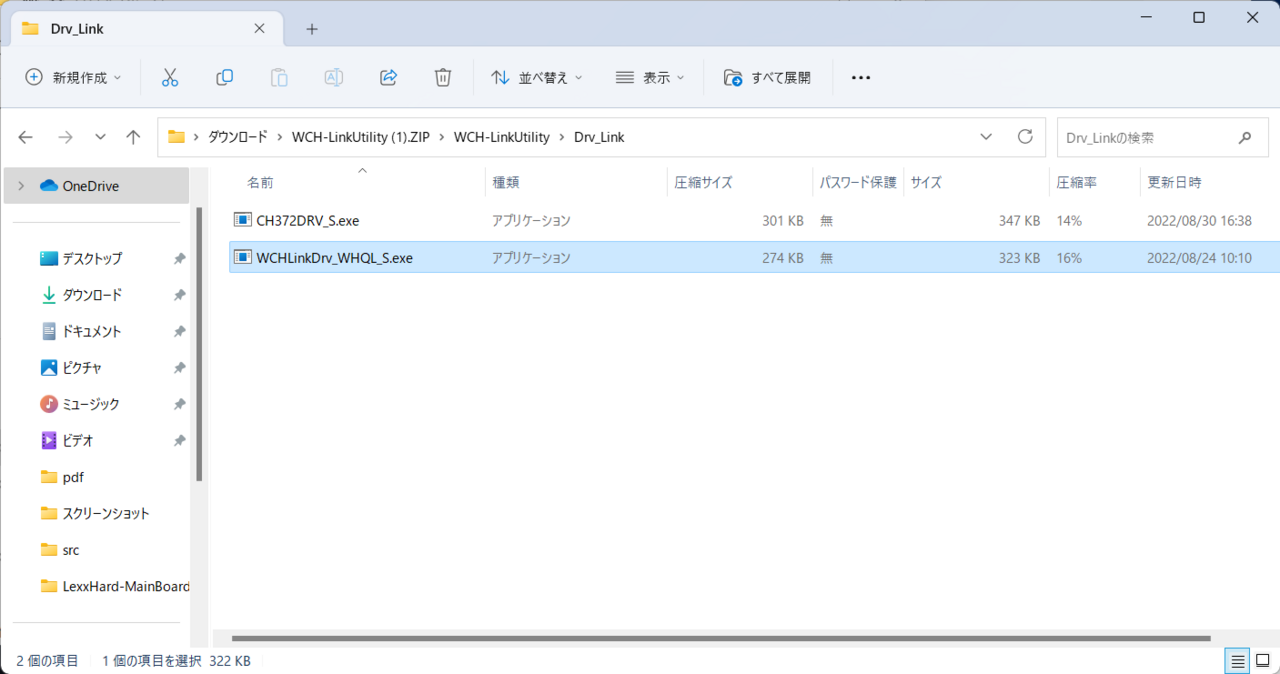

Drv_Link\WCHLinkDrv_WHQL_S.exe
をダブルクリックして起動する。
すると瞬時に解決した。

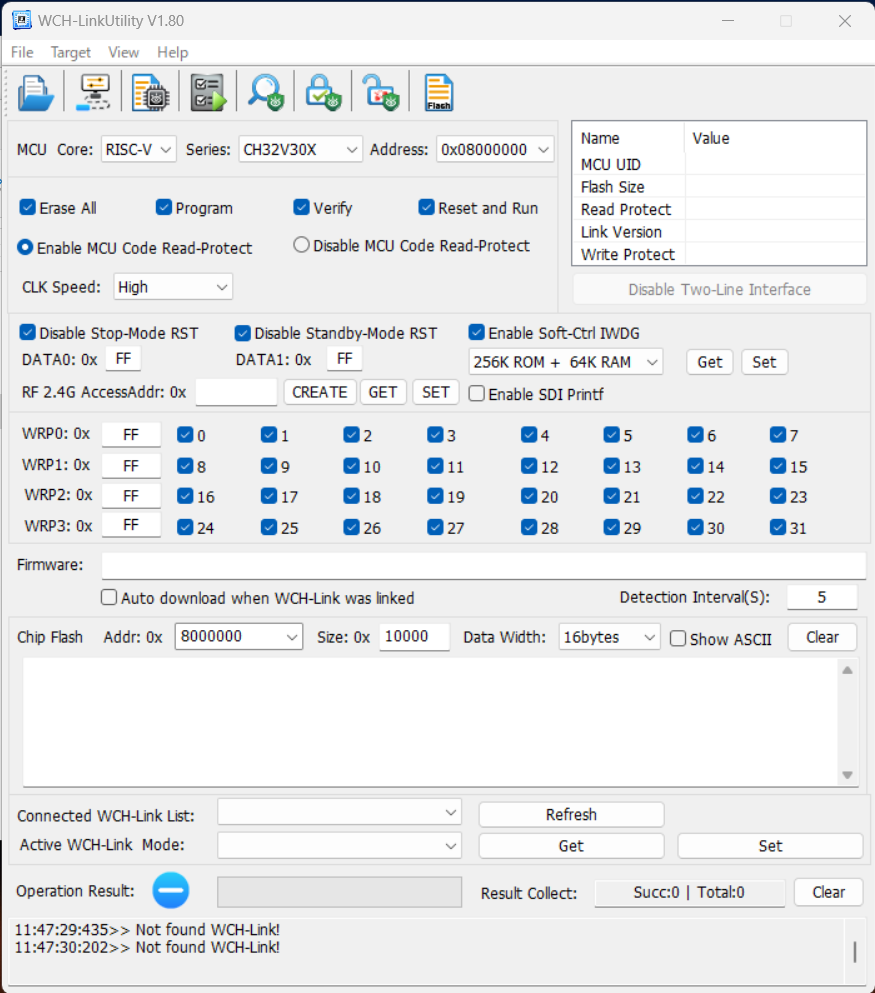

https://www.wch.cn/downloads/WCH-LinkUtility_ZIP.html 私はV1.80をダウンロードしました。
基本的にはこちらの方のままで操作を行いました（ただし、CH32V003の話なのでほんの少しだけ違う） 40円RISC-Vマイコン(CH32V003)をArduino IDEでLチカをしてみました - きょうのかんぱぱ
先ほどのリンクの方同様

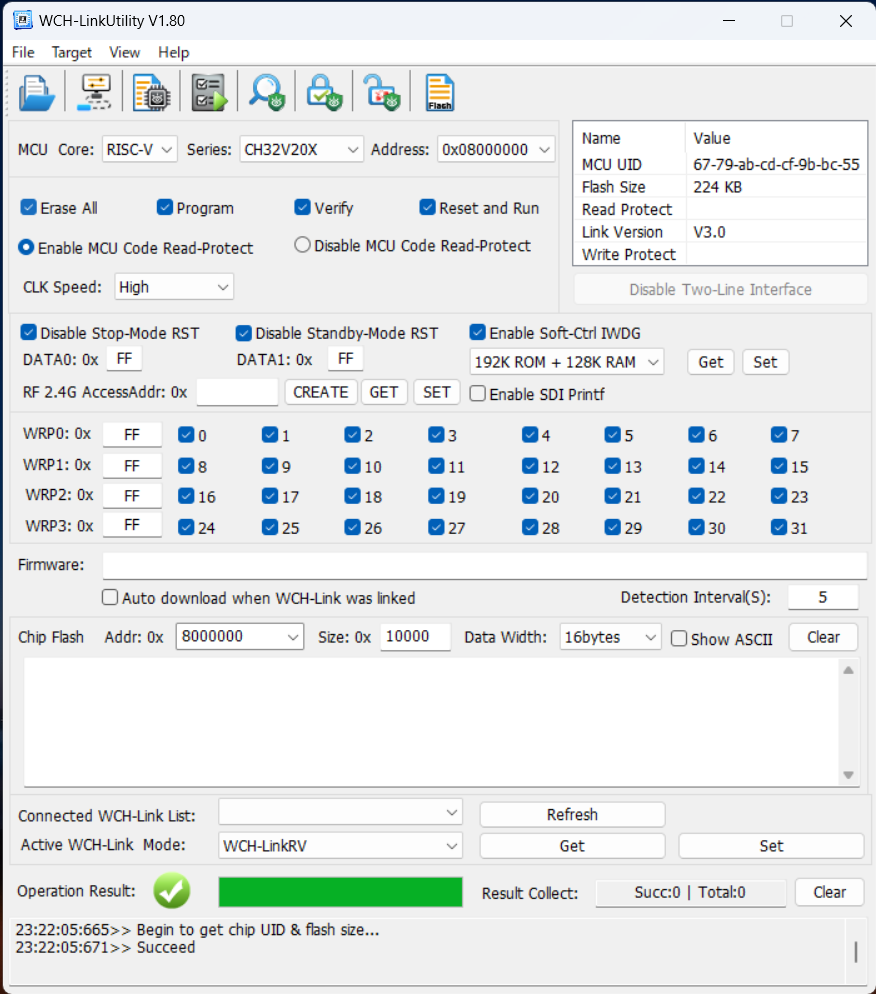

の手順を踏むことで"WCH-Link is at RISC-V mode!
と出てきます。
これで必要な設定は完了です。
次にターゲット側（CH32V203側）と正しく通信できているかを確認するために以下を行います（この手順を行わなくても特に問題ありません）。
基本的にはこの方の手順そのままで実行しました。 CH32V003をArduinoで使おう（CH32V203も） - Qiita
void setup() { // put your setup code here, to run once: pinMode(PB5,OUTPUT); } void loop() { // put your main code here, to run repeatedly: digitalWrite(PB5,HIGH); delay(500); digitalWrite(PB5,LOW); delay(500); }
ピン番号の指定は PB5 や PB_5 などの書式が使えるようです。
このシンプルなプログラムで問題なくLチカできることを確認しました。
なお、今回はたまたまPB5(28ピン)を使いうまくいきましたが、他のピンについても調査しました。
以下のプログラムを用いて、GPIOのすべてのピンをLチカさせてみます。
const int pins[32] = {PB0,PB1,PB3,PB4,PB5,PB6,PB7,PB8,PA0,PA1,PA2,PA3,PA4,PA5,PA6,PA7,PA8,PA9,PA10,PA11,PA12,PA13,PA14,PA15,PD0,PD1}; //X : PA15,PA13,PA14,PB8,PD2,PD3 void setup() { for(int i = 0; i < 26 ; i ++){ pinMode(pins[i],OUTPUT); } } void loop() { for(int i = 0 ; i < 26 ; i ++ ){ digitalWrite(pins[i],HIGH); } delay(500); for(int i = 0 ; i < 26 ; i ++ ){ digitalWrite(pins[i],LOW); } delay(500); }
結果は PA : PA13～14が機能しない PB : PB8が機能しない PD : PD0～1が機能しない
というものでした。
このうちPA13、14に関してはこちらにある関数を実行することで、ファンクションの切り替えをできました。
ただし、以降WCHからの書き込みができなくなるので、気楽に実行しないようにしましょう。
↓以下のコメントアウト部分は気軽に実行しない
const int pins[32] = {PB0,PB1,PB3,PB4,PB5,PB6,PB7,PB8,PA0,PA1,PA2,PA3,PA4,PA5,PA6,PA7,PA8,PA9,PA10,PA11,PA12,PA13,PA14,PA15,PD0,PD1}; //X : PA13,PA14,PB8,PD0,PD1 void setup() { //pinV32_DisconnectDebug(PA_13); //pinV32_DisconnectDebug(PA_14); for(int i = 0; i < 26 ; i ++){ pinMode(pins[i],OUTPUT); } } void loop() { for(int i = 0 ; i < 26 ; i ++ ){ digitalWrite(pins[i],HIGH); } delay(500); for(int i = 0 ; i < 26 ; i ++ ){ digitalWrite(pins[i],LOW); } delay(500); }
